제품 상세정보
원래 장소: 중국
브랜드 이름: PILEDS
인증: CE ROSH BIS
모델 번호: H802RA
지불과 운송 용어
최소 주문 수량: 1
가격: USD100
포장 세부 사항: 카튼
배달 시간: 5
지불 조건: T/T, L/C
공급 능력: 300+PCS+DAY
제품 이름: |
디엠스는 제어기를 이끌었습니다 |
출력 전류: |
4포트 |
제어 모드: |
DMX512 |
DMX 채널: |
3CH |
DMX 커넥터: |
5개 핀 |
차원: |
L215*W50*H33mm |
입력 전압: |
AC85-265V |
소재: |
알루미늄 합금 |
이름: |
디엠스는 제어기를 이끌었습니다 |
출력 전력: |
144W |
패키지: |
카튼 상자 |
보호 수준: |
IP20 |
보증: |
2년 |
무게: |
0.3 킬로그램 |
작동 온도: |
-20~60C |
제품 이름: |
디엠스는 제어기를 이끌었습니다 |
출력 전류: |
4포트 |
제어 모드: |
DMX512 |
DMX 채널: |
3CH |
DMX 커넥터: |
5개 핀 |
차원: |
L215*W50*H33mm |
입력 전압: |
AC85-265V |
소재: |
알루미늄 합금 |
이름: |
디엠스는 제어기를 이끌었습니다 |
출력 전력: |
144W |
패키지: |
카튼 상자 |
보호 수준: |
IP20 |
보증: |
2년 |
무게: |
0.3 킬로그램 |
작동 온도: |
-20~60C |
H802RA 4 포트 ((4096 픽셀) 살브 LED 픽셀 컨트롤러; MADRIXS에 대한 아트넷 프로토콜을 지원하거나 마스터 컨트롤러 ((H803TV/
H802RA;4 포트 ((4096 픽셀) salve LED 픽셀 컨트롤러; MADRIX에 대한 아트-넷 프로토콜을 지원, 컴퓨터 네트워크 또는 마스터 컨트롤러와 함께 작동해야 합니다 ((H803TV/ H803TC)
1소개
H802RA는 이더넷 프로토콜을 사용하며 아트넷 프로토콜을 지원하는 네 포트 출력 컨트롤러이다. 여러 종류의 LED 드라이버 칩을 지원하며 DMX512 드라이버 칩을 주소할 수 있다.입력 네트워크 인터페이스는 마스터 컨트롤러 또는 컴퓨터에 연결될 수 있습니다.

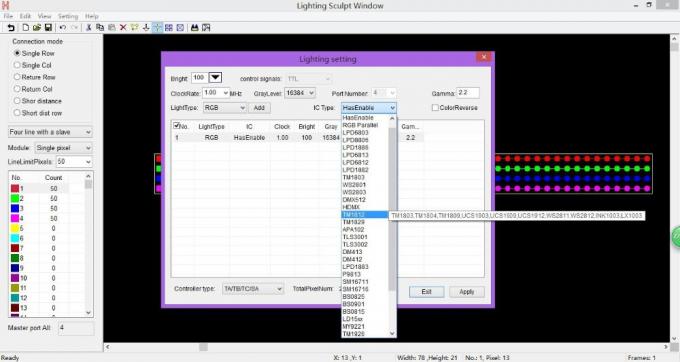

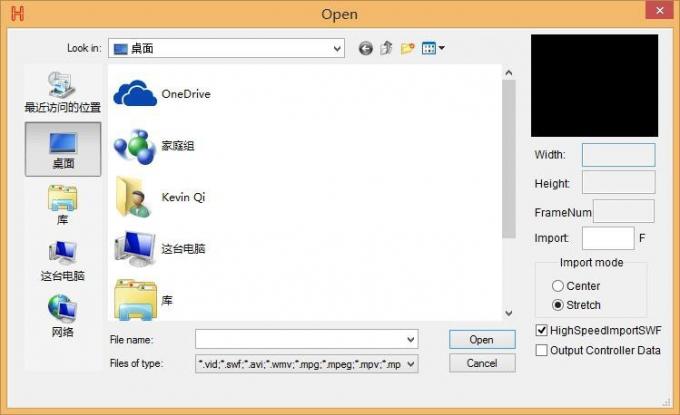

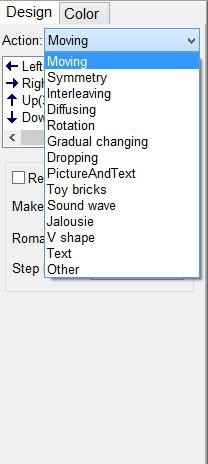

온라인 소프트웨어는 LED 스튜디오와 Madrix이며 오프라인 소프트웨어는 LED 빌드입니다.
2지원 드라이버 칩
DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532 등
UCS8904의 경우, H802RA는 최대 3200픽셀을 제어한다.
다른 칩의 경우 H802RA는 최대 4096 픽셀을 제어합니다.
3성능
(1) 4개의 포트, 최대 4096 픽셀
(2) Art-Net 프로토콜을 지원하여 H802RA는 MADRIX와 작동할 수 있습니다.
(3) TM 및 UCS DMX512 드라이버 칩의 주소, 예를 들어 TM512, UCS512.
(4) LED 스튜디오에 의해 반복기 또는 증폭기로 구성됩니다.

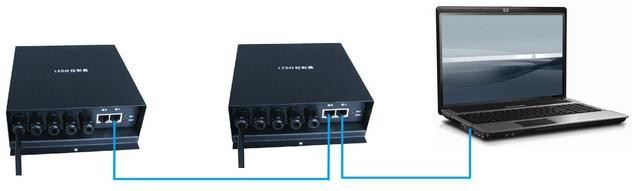

(5) 마스터 컨트롤러 또는 컴퓨터로 작업합니다.
두 컨트롤러 사이의 거리는 최대 100 미터입니다.

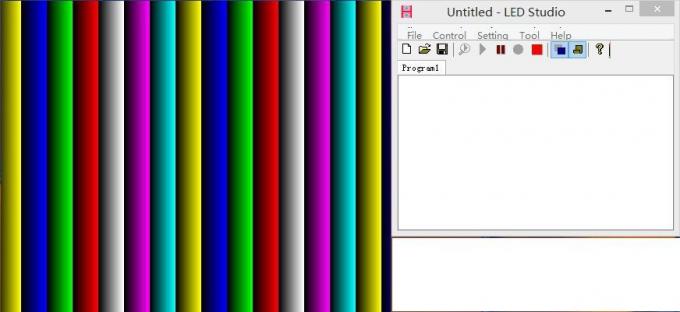

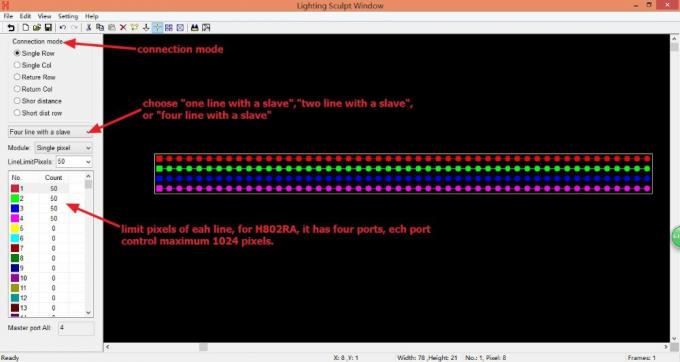

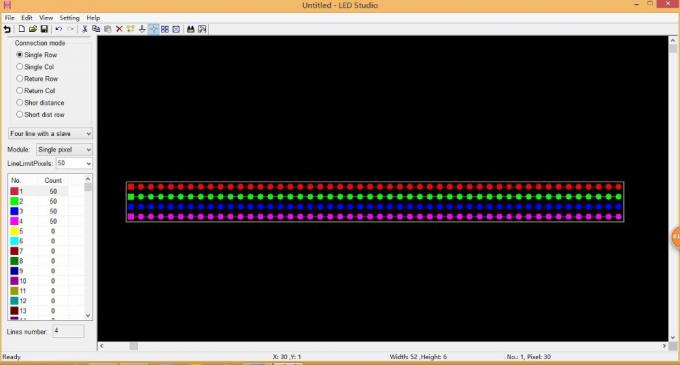

컴퓨터에 연결하면, 소프트웨어는 LED 스튜디오 또는 Madrix입니다.

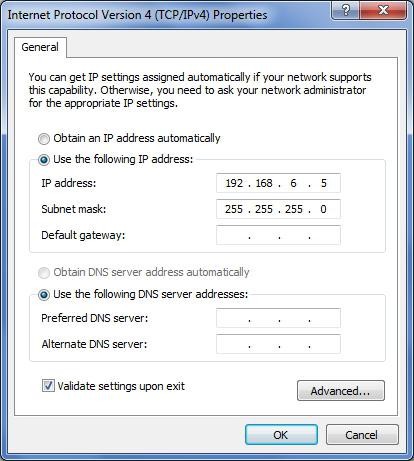

H802RA에 IP 주소를 배포합니다.
일반적으로, 당신은 MAC와 IP를 설정할 필요가 없습니다, 그들은 컴퓨터에 H802RA를 연결 할 때 지정 된 번호를 가질 것입니다.
250K, 500K, 750K 세 가지 옵션이 있습니다. 매드리크스를 사용하는 경우에만 작동합니다.

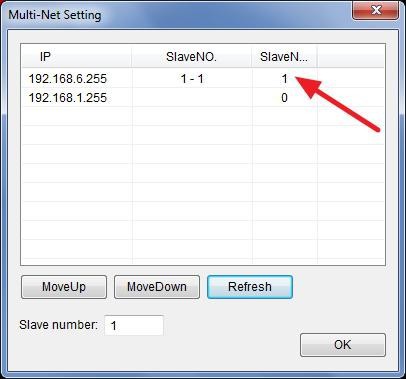

-Art-Net 컨트롤러 수 - Madrix를 사용할 때 얼마나 많은 컨트롤러가 완전히 연결되어 있는지 설정하는 데 사용됩니다.
TM 또는 UCS DMX512 드라이버 칩에 대한 주소로 사용 됩니다. 각 칩의 채널 번호를 선택 하 고,당신은 최대 1024 픽셀을 처리 할 수 있습니다 ((1 픽셀은 3 또는 4 채널을 포함) 한 번. 연결 방법: GND, D-, D+, PI ((주소 라인) 을 GND, D-, D+, CLK에 연결, 제어기, 다음 클릭, 몇 초 후, 빛은 흰색에서 녹색으로 변경됩니다. 다시 가동,주소는 업데이트 될 것입니다..
"확대기/중신기"를 선택하고 "OK"를 클릭하면 H802RA가 증폭기 또는 중신기로 구성됩니다.
7매드릭스 설정

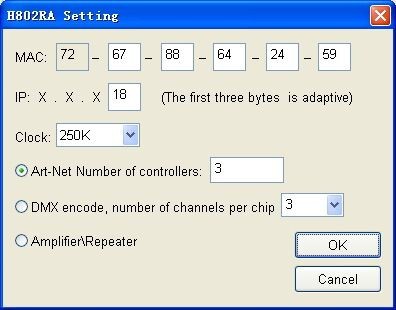

H802RA를 컴퓨터에 연결하고 LED 스튜디오를 열고, ′′Setting ′′ -- ′′H802RA setting ′′를 클릭하고, ′′Art-Net Number of controllers ′′를 선택하고, 예를 들어 3, 숫자를 입력한 다음, ′′OK ′′를 클릭합니다.

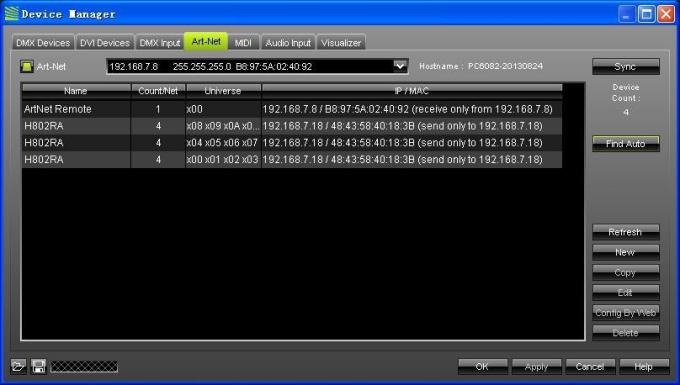

Madrix를 열고, F4를 누르면, 장치 관리자 창이 열리고, Art-Net 라벨을 선택하고, Art-Net 옵션을 선택합니다.다음으로 Art-Net 기기를 찾기 위해 "AutoFind"를 클릭합니다..

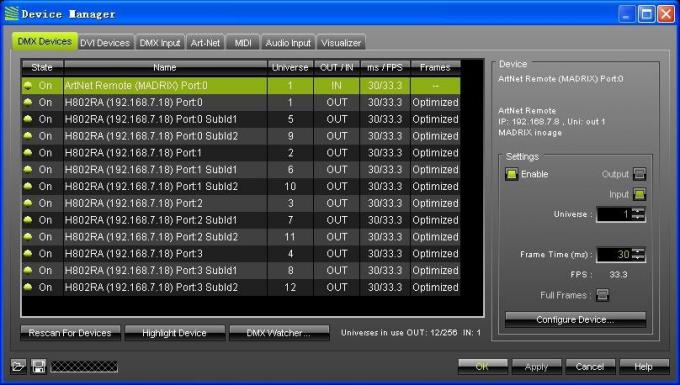

"DMX 디바이스" 라벨을 클릭하고, H802RA의 모든 우주를 선택하고, 오른쪽의 "Enable" 옵션을 체크하고, "Apply"를 클릭하여 DMX 출력을 활성화합니다.
8항구 정의
GND CLK DAT D- D+
이중선 칩에 대해 GND, CLK, DAT를 연결합니다.
단선 칩에 GND, DAT를 연결합니다.
DMX512의 경우, GND, D-, D+, 주소 라인을 CLK에 연결합니다.
TM1926, TM1913, TM1914, TM1814의 경우 GND, D+를 연결합니다.
9- 사양
